紅外測溫儀菲涅爾透鏡的使用說明

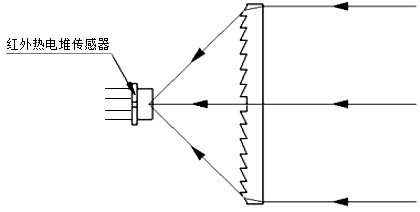

      一、 紅外測溫儀用透鏡的選用：1.低溫用菲涅爾透鏡，凸透鏡；2.高溫/雙色用凸透鏡（組）。3.熱電堆器件用8-14微米波長，光電器件用0.8-5微米波長。

  二、 紅外測溫儀使用透鏡時需要做溫度補償：因為，遠紅外測溫傳感器的響應波長是4.4~14um，而紅外菲涅爾透鏡能透過的波長是7~14um，在使用中有一部分紅外能量被菲涅爾透鏡屏蔽掉了。所以，人體發(fā)出的紅外熱量透過菲涅爾透鏡后衰減的那一部分能量，我們在生產(chǎn)設計時需要把這部分補償回去，就需要黑體輻射源標定。

  三、黑體輻射源是一種專業(yè)儀器，簡易設計時可以用一塊完全黑的鋼板代替，直徑大于測量直徑的3倍以上，然后加熱鋼板，用熱電偶測量鋼板溫度，以便校正測溫儀結果。

紅外測溫儀使用透鏡選擇的合不合適：
1.透鏡焦點位置不準確
2.透鏡透過率不足
3.透鏡選用的距離比不合理

以上幾點造成紅外測溫儀加透鏡以后溫度降低，作為一體，紅外測溫儀加透鏡以后，需要在黑體輻射源上進行重新標定，才是精準的溫度。
