產品概述/Product Introduction

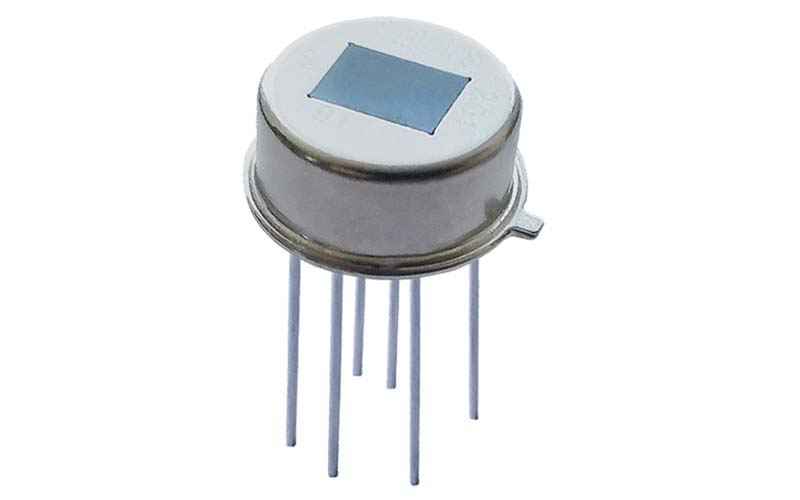

SN926-F是采用人體專用紅外處理集成電路作為內置處理芯片，將智能集成控制電路與人體感應敏感元件集成在金屬屏蔽罩內的熱釋電紅外傳感器。當熱釋電敏感元檢測到熱運動信號被智能集成數字芯片的高阻抗輸入端接入，熱釋電信號立刻被轉換成15位的數字信號進行數字帶通濾波處理。在處理后的信號與外部設定的靈敏度和定時數字閾值進行比較，熱釋電數字信號超過相應設定閾值就會有延時的REL電平輸出。帶有OEN數字式輸入端使能控制，能控制REL輸出或者禁止輸出，可作為光控照度來控制白天或晚上工作。傳感器靈敏度設定端的電壓被轉換成7位分辨率的數字值，延遲時間設定端電壓被分成16檔延遲時間選項。

        產品特點/Specified Design

?1. 集成單芯片和15位模數轉換數字信號處理。

?2. 引線設計采用TO5+1便于客戶的設計選擇。

?3. 信號處理全部在金屬TO5封裝內,抗電磁干擾能力更強。

?5. 內置數字式帶通濾波器，有效去除其他雜波頻率干擾。

?6. 二路差分高阻抗輸入，抗干擾能力更強。

?7. 靈敏度、定時時間、光照可外部調節。

?8. 工作電壓低、功耗低、響應時間快。

     產品優勢/Product Advantages

?1. 智能集成芯片能應用在微小型化的產品設計。

?2. 延遲時間16檔REL調節更準確。

?3. 數字值7位靈敏度分辨率調節更簡便。

?4. 集成低功耗芯片能耗更低。

?5. 高度集成使產品成本更低。
