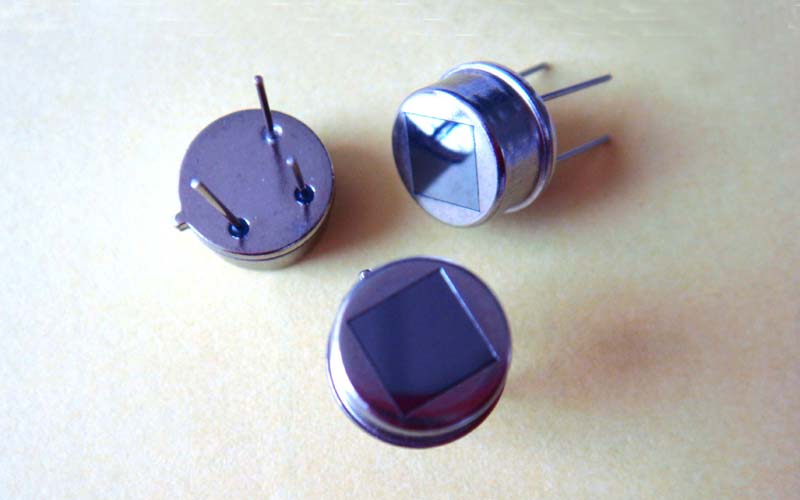

四元數字式熱釋電紅外傳感器S906
數字智能熱釋電傳感器S906，采用專用模數混合處理集成電路作為內置處理
芯片，該集成電路組合了單個被動紅外熱釋電移動探測器所需要的完整功能。
高輸入阻抗的輸入端用于接入熱釋電敏感元，熱釋電信號被轉換成16
位的
數字信號，并被進一步進行數字帶通濾波處理，然后和可調節的閾值做比較獲得
移動探測信號，移動探測信號從一個推拉式REL
輸出端輸出，一個數字式輸入端
允許REL
輸出或者禁止REL 輸出，可作為轉換照度控制端，靈敏度和延遲時間可
以在對應的輸入端用直流電壓來設定，靈敏度設定端的電壓被轉換成7
位分辨率
的數字值，延遲時間設定端電壓被轉換成4
位分辨率的數字值，分成16 檔延遲
時間選項。所有的信號處理都在芯片上完成。
